С использованием XYZ-слоев космоснимков (Яндекс и др.), топографической основы, а также с привлечением ЦМР (главным образом карты крутизны склонов) необходимо выделить неотектонические разрывные нарушения, которые выражены в рельефе в виде линейно расположенных трещин, геоморфологических уступов, цепочек седловин, спрямленных отрезков гидросети, плановых смещений отдельных элементов рельефа – линеаментов. Выделить ограниченные разломами неотектонические блоки. Определить кинематический тип разломов (сброс, сдвиг, без смещения) и относительные амплитуды движения по ним.

Материалы для практической работы:

Qgis - геоинформационная система установленная на компьютер, версии 3.16 и старше; модуль Line direction histogram; ЦМР Arctic DEM.

Задачи практической работы:

  1. загрузить в Qgis слой с участками для дешифрирования;
  2. добавить в слои XYZ тайлы космоснимков и топографических карт. Добавить ЦМР крутизны склонов (Arctic DEM);
  3. создать слой с линиями и выделить линеаменты на участке;
  4. загрузить модуль Line direction histogram. Построить розу-диаграмму линеаментов;
  5. сделать описание получившейся карты, вывести её на печать.

Пример выполнения практической работы.

1. Добавьте слой с участками дешифрирования в проект Qgis.

В рабочий проект Qgis (или в новый) добавить файл с участками для дешифрирования - sites_for_lineaments.gpkg. Выберите участок, чтобы его номер совпадал с последней цифрой номера зачетной книжки (для очного отделения номер по порядку в списке студентов).

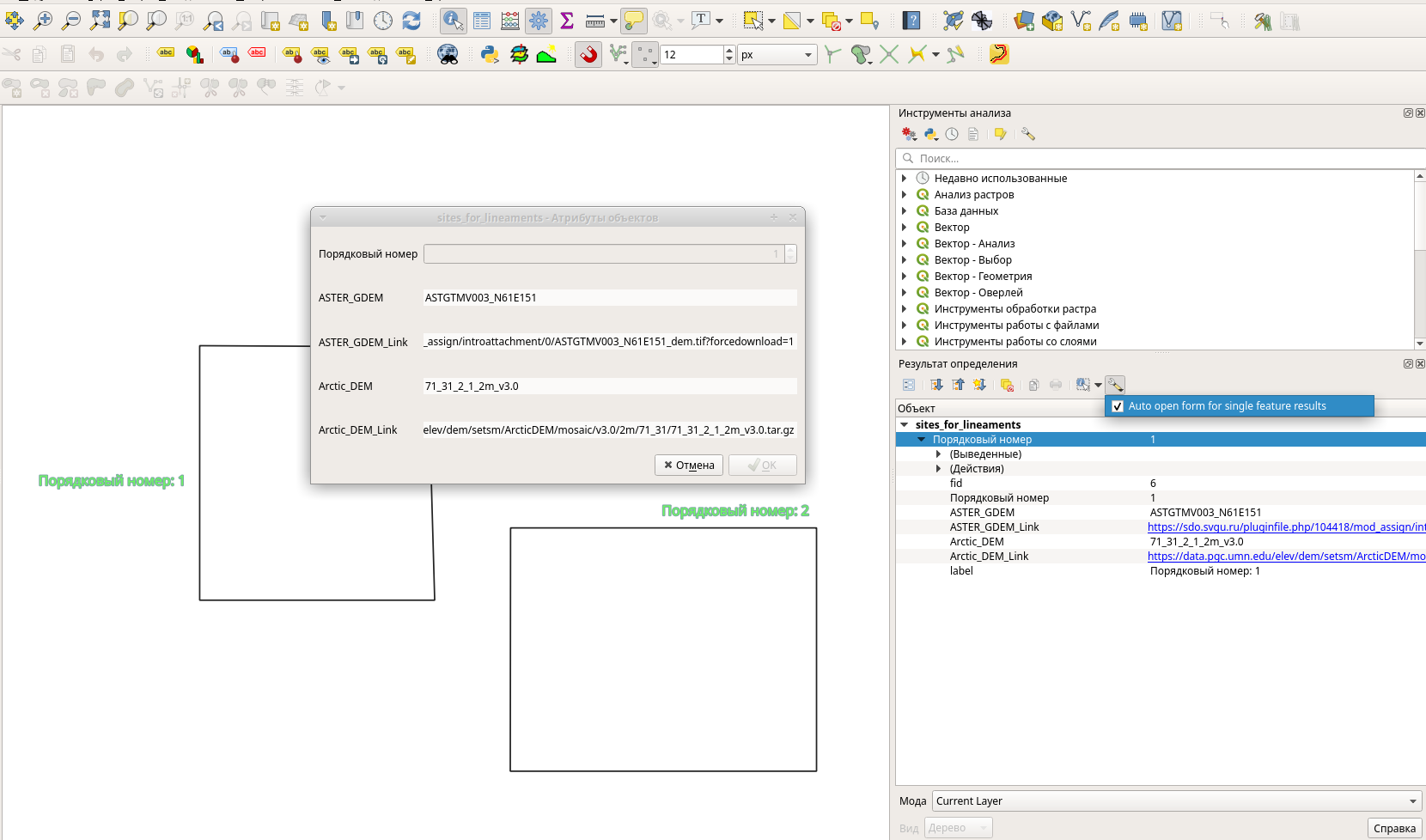

С помощью инструмента Определить объекты (или таблицы атрибутов) выберите ваш участок и в появившемся окне справа (результаты определения) нажмите на ссылку для скачивания ЦМР Arcric DEM (Arctic_DEM_Link). Осторожно, вес скачиваемой модели 2,1-2,3 Гб.


2. Добавить в слои XYZ тайлы космоснимков и топографических карт. Добавить ЦМР крутизны склонов (Arctic DEM).

Добавьте в проект сервисы космических снимков разных компаний, в окне Браузер - XYZ Tiles - ArcGis Imagery, Bing, Yandex, Google, а также топографическую карту Topomapper. Как подключить XYZ тайлы читайте в Материалах для практических работ (ссылки для Qgis). Далее добавьте скаченную модель рельефа Arctic DEM, получите из нее модель Крутизны склонов (Растр - Анализ - Крутизна).


3. Создать слой с линиями и выделить линеаменты на участке.

Создайте слой с полилиниями и начните выделять линеаменты. Они выражены в рельефе в виде линейно расположенных трещин, геоморфологических уступов, цепочек седловин, спрямленных отрезков гидросети, плановых смещений отдельных элементов рельефа.

Далее показаны рисунки с выделением таких линеаментов: Красные стрелки - конкретные проявления (седловины, трещины), синие стрелки - простирание элемента.

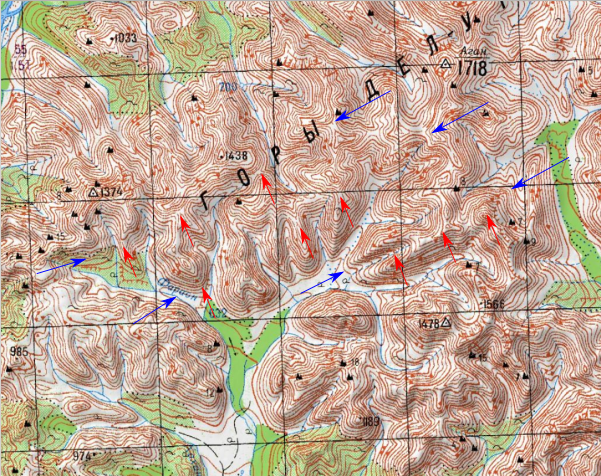

Топографическая основа.

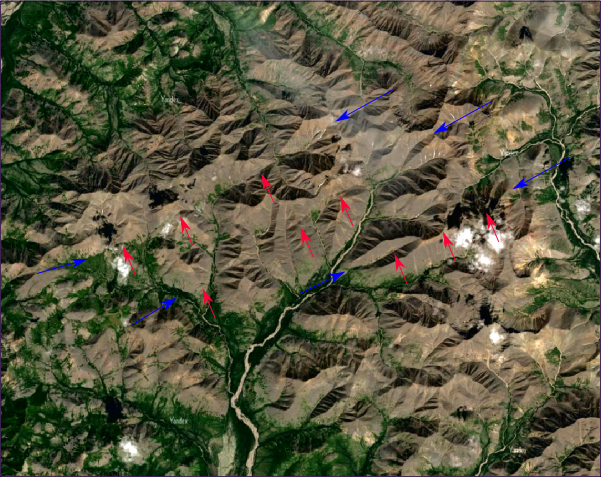

Космический снимок.

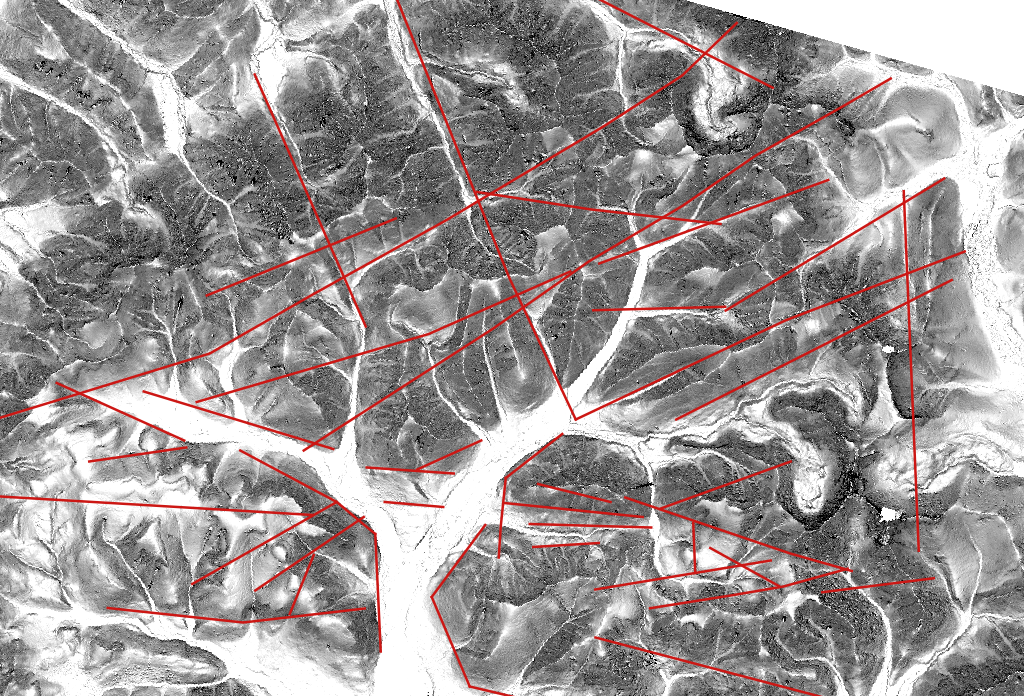

Цифровая модель рельефа Arctic DEM.

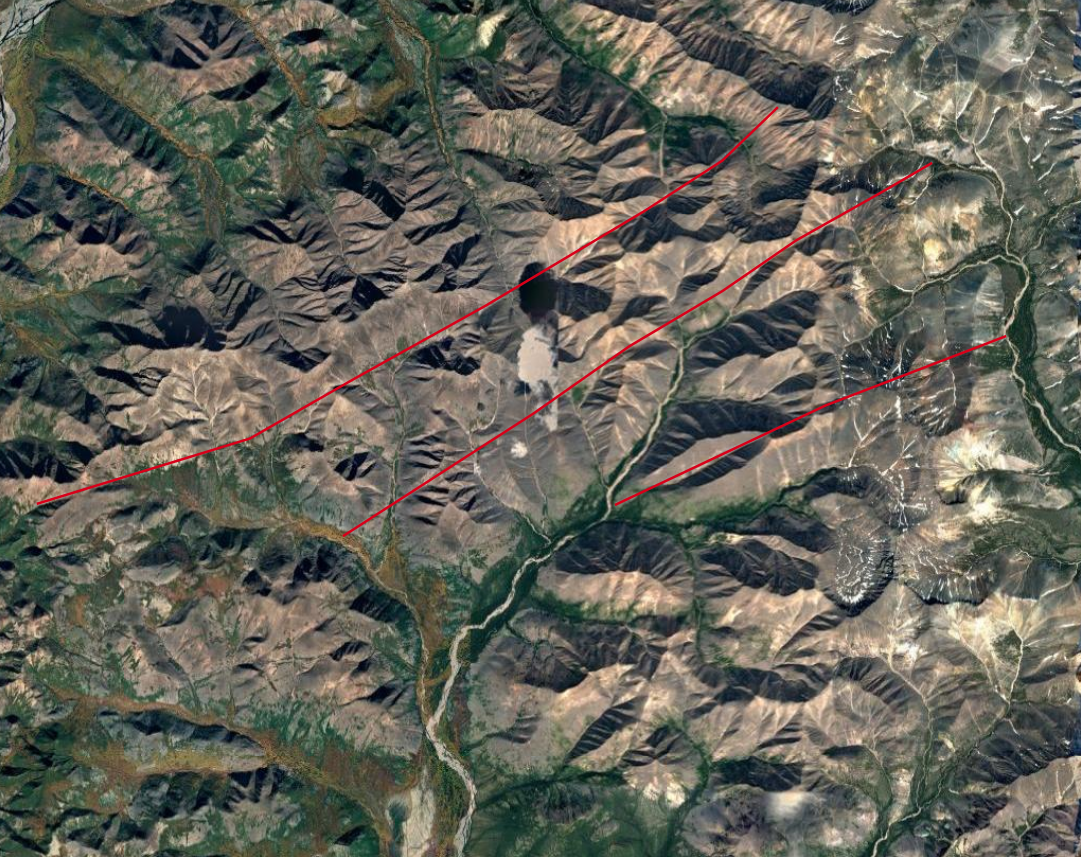

Выделяем эти (космоснимок) и другие элементы (ЦМР Крутизны). Помните, что линеаменты обозначают не только ослабленные зоны, но и новейшие и старые разломы, геологические и геоморфологические границы. Основные водотоки заложены как раз по линеаментам (разломам, грабенам). Все эти элементы надо выделять (границы долин, распадки, перевальные пространства).



4. Загрузить модуль Line direction histogram. Построить розу-диаграмму линеаментов.

В меню Модули выберите Управление и установка модулей. В поиске наберите hist и установите модуль Line direction histogram. Данный плагин позволит быстро построить розу-диаграмму простирания наших линеаментов в зависимости от заданной площади.

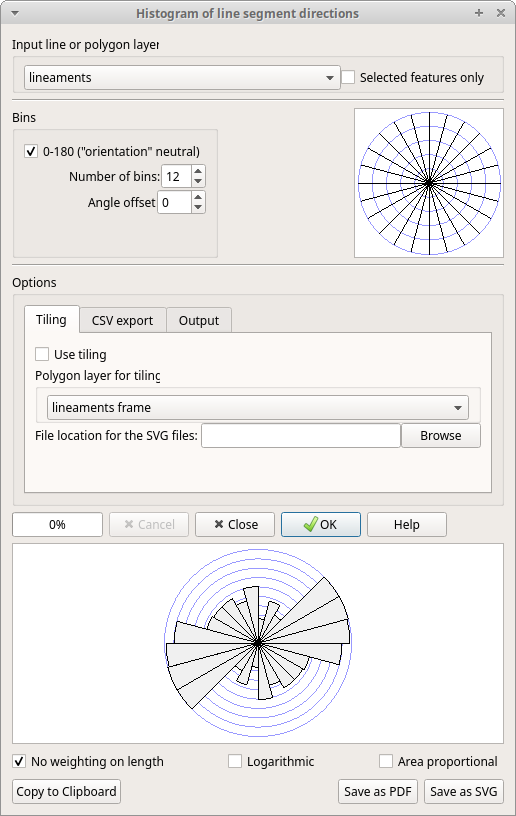

Запускаем модуль. В появившемся окне в пункте Input line... выбираем слой с линеаментами.  В Bins указываем количество 12 столбцов (каждые 15 градусов). Во вкладке Tiling выбираем ограничивающий слой полигонов с участками, во вкладке CSV export указываем куда сохранить таблицу частот гистограммы. Ставим галочку No wighting on length (не учитывать длину линий). Нажимаем Ок, сохраняем SVG или PDF файл.


5. сделать описание получившейся карты, вывести её на печать.

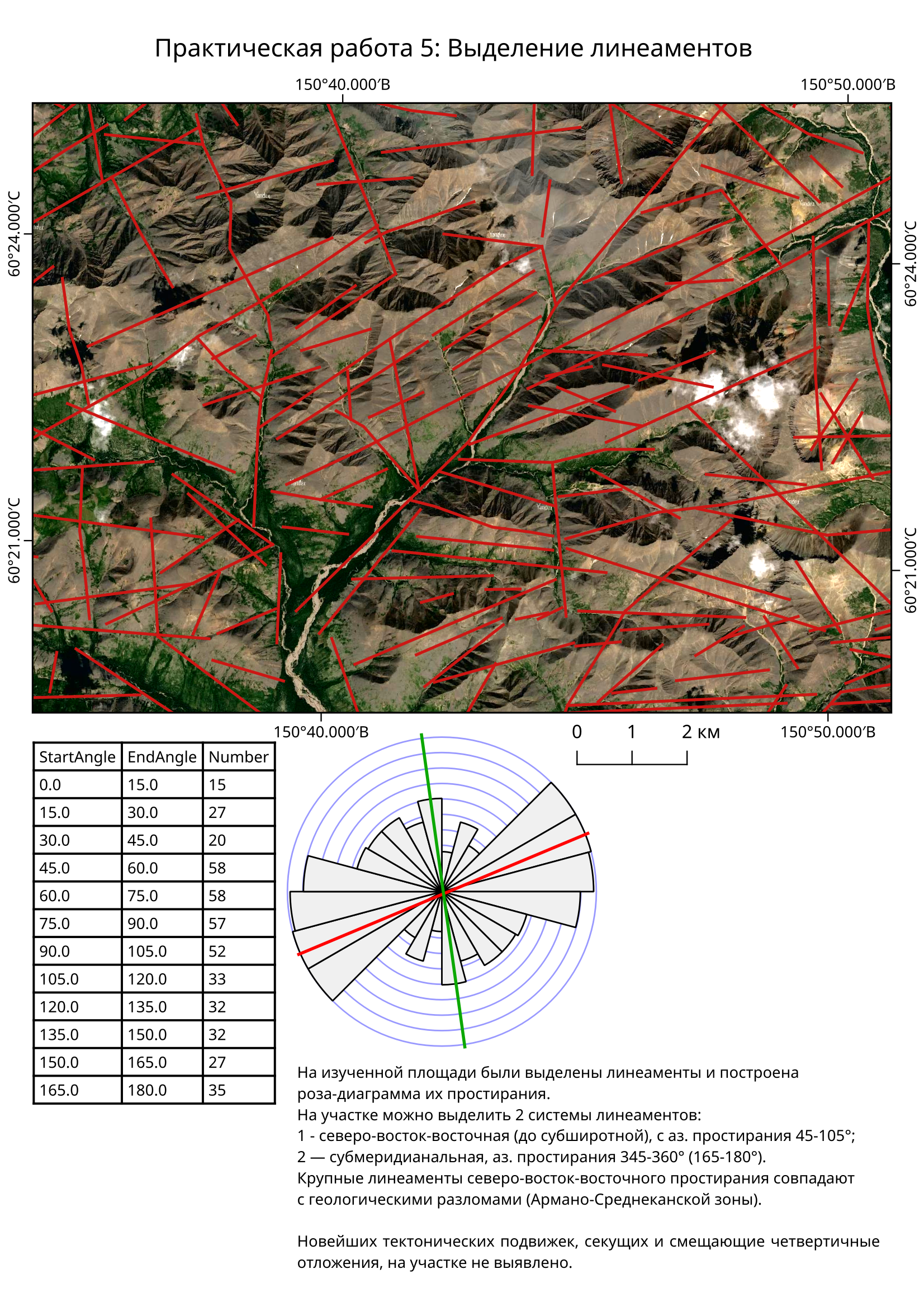

В макете размещаем карты с линеаментами, в качестве фона используем слой с космоснимками. Добавляем сетку координат и масштабную линейку.

Далее открываем в Excel экспортированный файл с частотами гистограммы, и копируем в буфер обмена колонки StartAngle, EndAngle и Number. Далее снова в макете кликаем на пиктограмме Добавить Fixed Table в свойствах элемента выбираем редактировать таблицу. В меню файл выбираем импортировать из буфера обмена, соглашаемся со вставкой и закрываем меню редактирования таблицы.

Добавляем SVG или PDF файл с розой-диаграммой линеаментов. С помощью рисовки линий добавляем основные и второстепенные системы простирания, которые вы выделяете.

Далее описываем Системы простирания линеаментов, их количество, румбы и азимуты.

С помощью геологической основы проверяем совпадение линеаментов с границами и разломами, если есть такое совпадение, то описываем их.
