I. Геолого-структурная карта оформляется на листе ватмана (схема расположения материалов прилагается). На нее копируются с используемого листа геологической карты:

Стратиграфическая колонка, на которой студентом должны быть выделены  границы структурных ярусов и линии внутренних стратиграфических несогласий. Структурные ярусы подписываются слева от колонки вертикальной строкой.

Содержание геологической карты наносится полностью, за следующими исключениями: комплексы четвертичных отложений объединяются одной границей; в некоторых случаях могут быть объединены древние стратиграфические подразделения, если это не влияет на понимание геологической структуры. Не наносятся: условные знаки литологического состава (гашура), обозначения месторождений и проявлений полезных ископаемых; контуры развития кор выветривания и гидротермально измененных пород; места находок ископаемых остатков, археологических находок.

Дополнительно выделяются:

  • границы основных тектонических структур (с Тектонической схемы, приведенной  в тексте Объяснительной записки к используемому листу Геологической карты);
  • границы структурных ярусов;
  • оконтуриваются горизонтальные, моноклинальные структуры слоистых толщ;
  • наносятся осевые линии антиклиналей и синклиналей
  • интрузивные тела разделяются на морфологические типы (батолит, шток, лакколит, силл, дайка и др.) и оконтуриваются определенным условным знаком;
  • наносятся дополнительно установленные при анализе карты элементы залегания геологических тел.

Геологический разрез копируется полностью.

Условные обозначения наносятся все, за исключением тех, которые отмечены. Кроме того, в конце списка условных вводятся дополнительные условные обозначения, соответствующие приложению.

Геолого-структурная карта выполняется тушью с раскраской цветными карандашами. Возможен вариант, когда карта сканируется (или скачивается с ресурсов ВСЕГЕИ), на ней выделяются с помощью графического редактора CorelDRAW (или его аналоги) все структурные  элементы и вводятся дополнительные условные обозначения.

 II. Объяснительная записка составляется путем внимательной проработки и конспектирования необходимых сведений из Объяснительной записки к используемому листу геологической карты и включает:

Введение.В нем указывается географическое положение территории, дается характеристика рельефа и гидросети.

Глава1. Стратиграфия.Краткое изложение с рубрикацией по всем подразделениям, включающее по каждому из них следующие сведения: возраст, место распространения, характер залегания (согласное, несогласное, характер несогласия, на чем залегает, чем перекрыт), обощенный разрез, литологический состав, мощность, маркирующие горизонты, структурные формы залегания (горизонтальные, моноклинальные, складчатые). Исключаются: частные разрезы, списки фауны и флоры, обсуждение обоснований возраста и др. дискуссионные вопросы.

Глава 2. Интрузивные образования. Краткое изложение с рубрикацией по комплексам, включающее по каждому комплексу: пространственное и структурное положение интрузивных тел, их возраст, петрографический состав, морфологию границ, размеры, характер контактов, взаимоотношения. Особое внимание – форме залегания интрузивных тел. Исключаются:  микроскопические описания, данные о минералогическом и химическом составе, явления метаморфизма и т.п.

Глава 3. Тектоника. Прорабатывается особенно тщательно, конспектируется полностью, на геологической карте опознаются все выделенные тектонические и геологические структуры.

Заключение. Краткие выводы об особенностях геологической структуры территории.

Использованные источники. Приводится список материалов, использованных в качестве основы курсовой работы:

  • Государственная геологическая карта листа (указывается его номенклатура;
  • Объяснительная записка к листу;
  • Планшет топографической карты (указывается его номенклатура);
  • Учебная литература.



Пример оформления титульного листа

Северо-Восточный государственный университет
Политехнический институт
Кафедра геологии и физики Земли








КУРСОВАЯ РАБОТА
по дисциплине «Структурная геология»

название работы








Выполнил студент,
группа Г-
Проверил: ФИО, должность



г. Магадан, 2017



Компоновка геолого-структурной карты подчиняется основным правилам оформления листов гелогических карт. Пример приведен ниже.

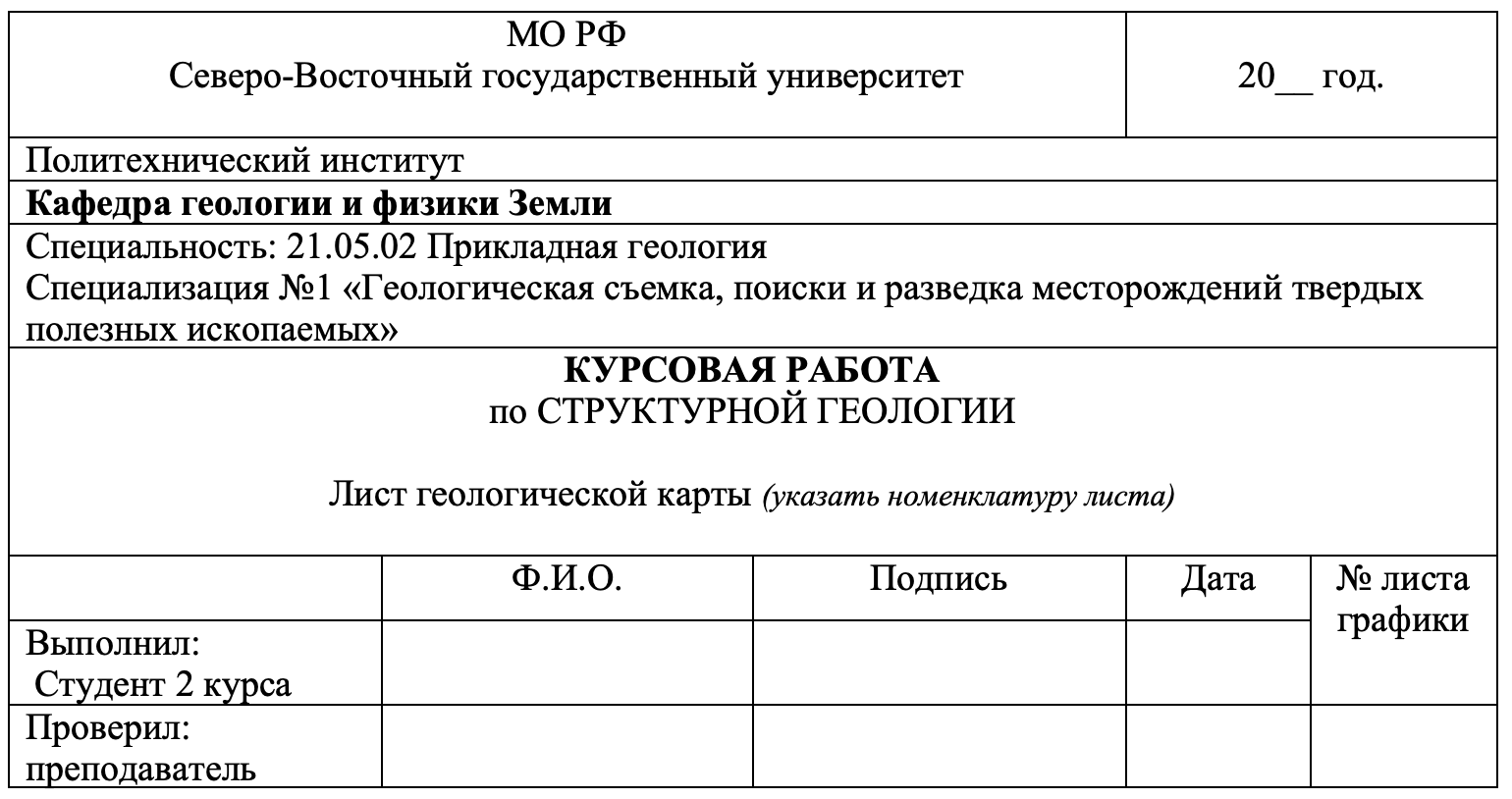

Штамп в углу карты оформляется следующим образом

Заполнение штампа на карте.doc

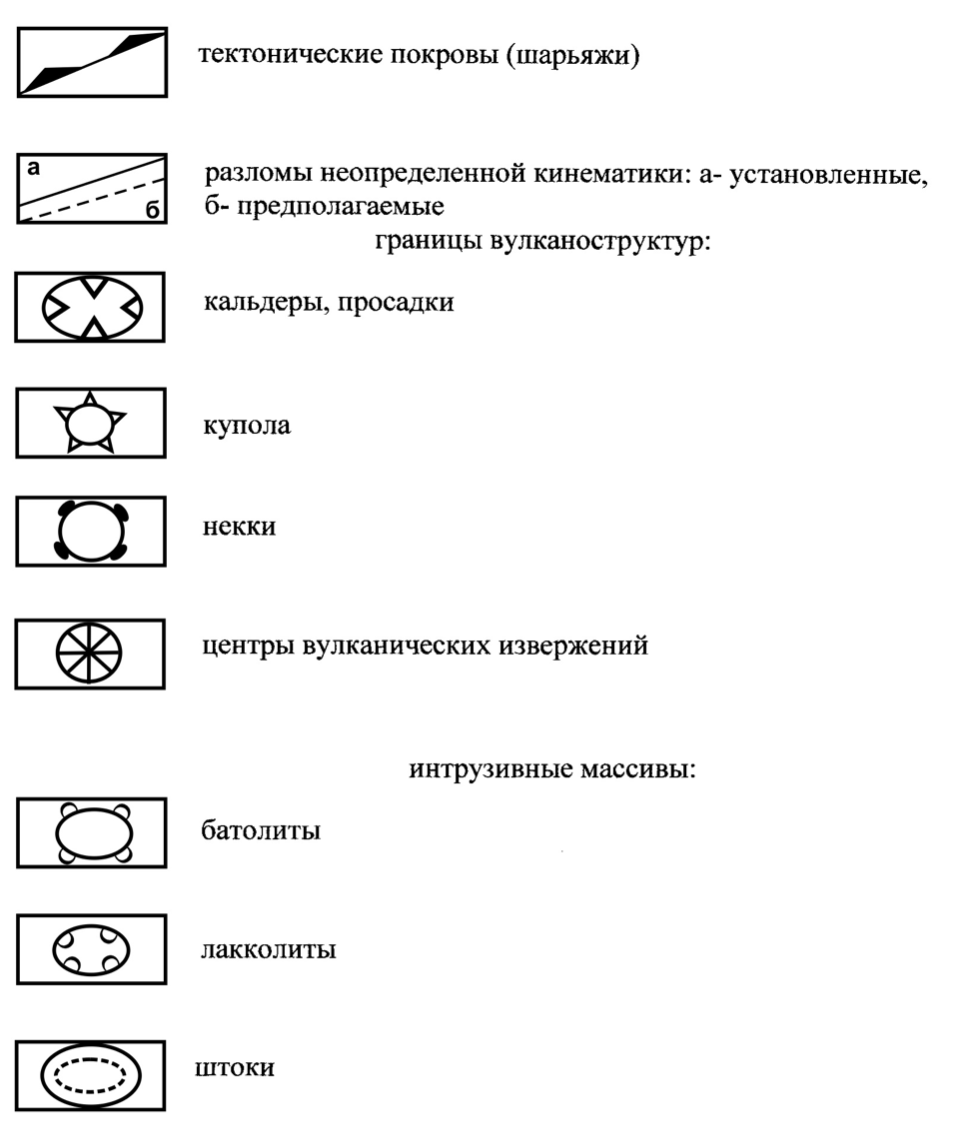

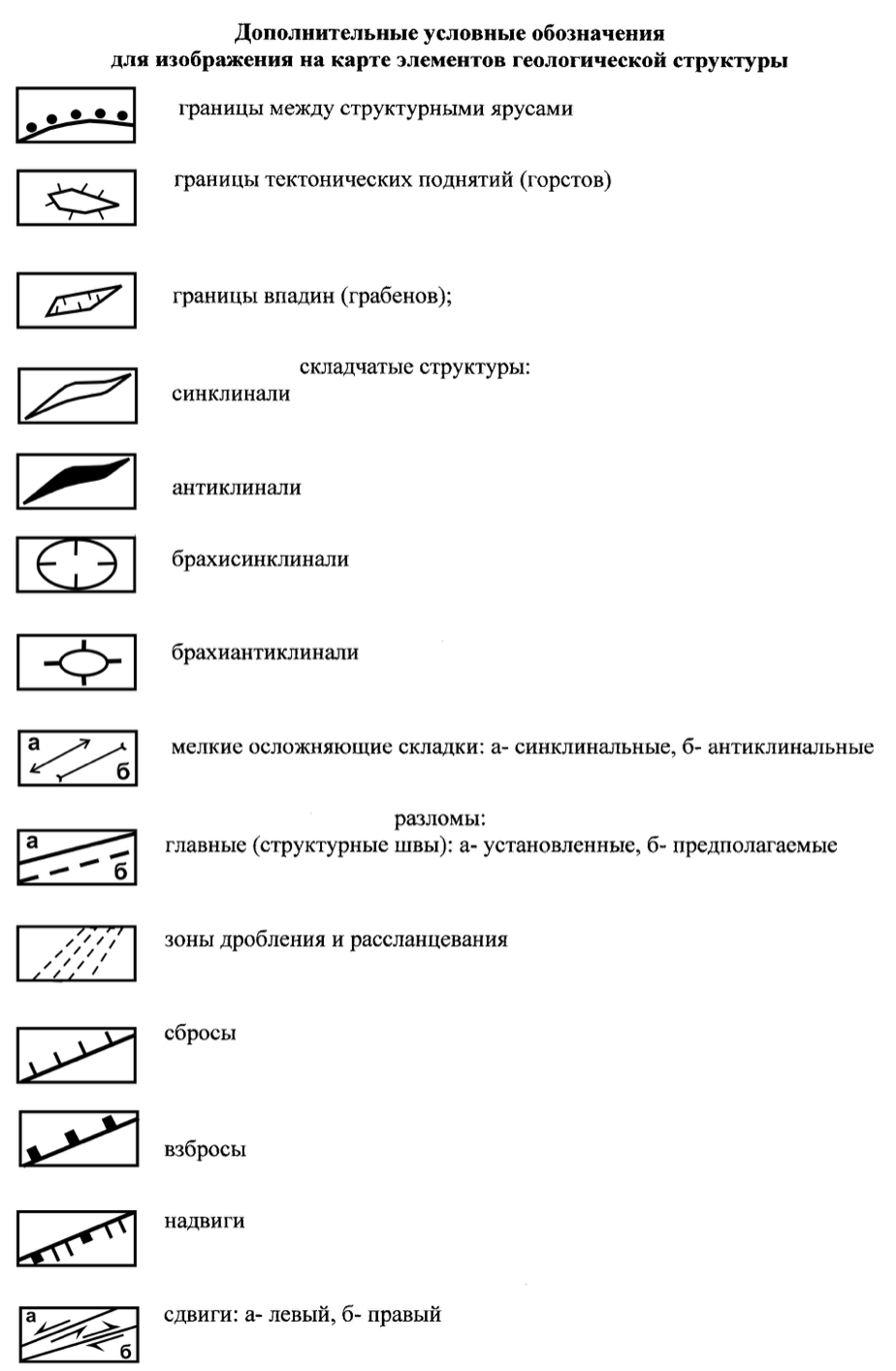

Условные обозначения для геолого-структурной карты

ДопУсловн1лист.cdr
ДопУсловн2лист.cdr
