21.05.02 (С) С1.Б.23 "Геоморфология и четвертичная геология" (Колегов П. П. и Котляров Д. А.)

С использование XYZ-слоев космоснимков (Яндекс и др.), и с привлечением ЦМР (главным образом карты крутизны склонов) необходимо отдешифрировать на космоснимке различные по рисунку и фототону элементы строения крутых горных склонов и бортов долин: участки обвально-осыпного сноса, коллювиальные конусы и шлейфы подножий. Определить размеры и дать их морфологическое описание.

Задачи практической работы:

1. загрузить в Qgis слой с участками для дешифрирования - Site_for_col_pl.gpkg;
2. добавить в слои XYZ тайлы космоснимков. Дополнительно можно подгрузить ЦМР крутизны склонов Arctic DEM;
3. создать слой с полигонами и выделить коллювиальные конусы, обвальные накопления, каменные глетчеры, оползни;
4. сделать описание получившейся карты, вывести её на печать.

Признаки выделения коллювиальных отложений.

Описание дается по [Краткое полевое руководство по комплексной геологической съемки четвертичных отложений / Ред. кол. С. Г. Боч, В. И. Громов, К. В. Никифорова. — М. : Изд-во АН СССР, 1957. — 202 c.]

Гравитационные образования — обвалы и осыпи — особенно широко распространены в горах. Так как они лишены растительности, то обычно образуют на арэрофотоснимках [и космоснимках] отчетливые контуры На снимках обвалов хорошо видна резко выраженная линия срыва и бугристая поверхность завала. Активные осыпи у подножия склонов образуют фестончатые контуры. Так же хорош дешифрируются оползни, заметные даже в начальных стадиях образования благодаря наличию трещин.

Далее цитата приводится по [Шанцер Е. В. Очерк учения о генетических типах континентальных осадочных образований. —  М. : Наука, 1966. — С. 134].

Осыпание как форма склоновой денудации весьма существенно отличается от обваливания и по морфологическим результатам и по характеру образующихся накоплений. Вначале осыпающийся сверху щебень образует в нижней части склона обособленные конусы осыпания, лишь постепенно сливающийся вместе в единую осыпь или осыпной шлейф. Тем самым склон четко подразделяется на две зоны: верхнюю — зону денудации, или зону собственно осыпания, и нижнюю — зону аккумуляции, или осыпь.

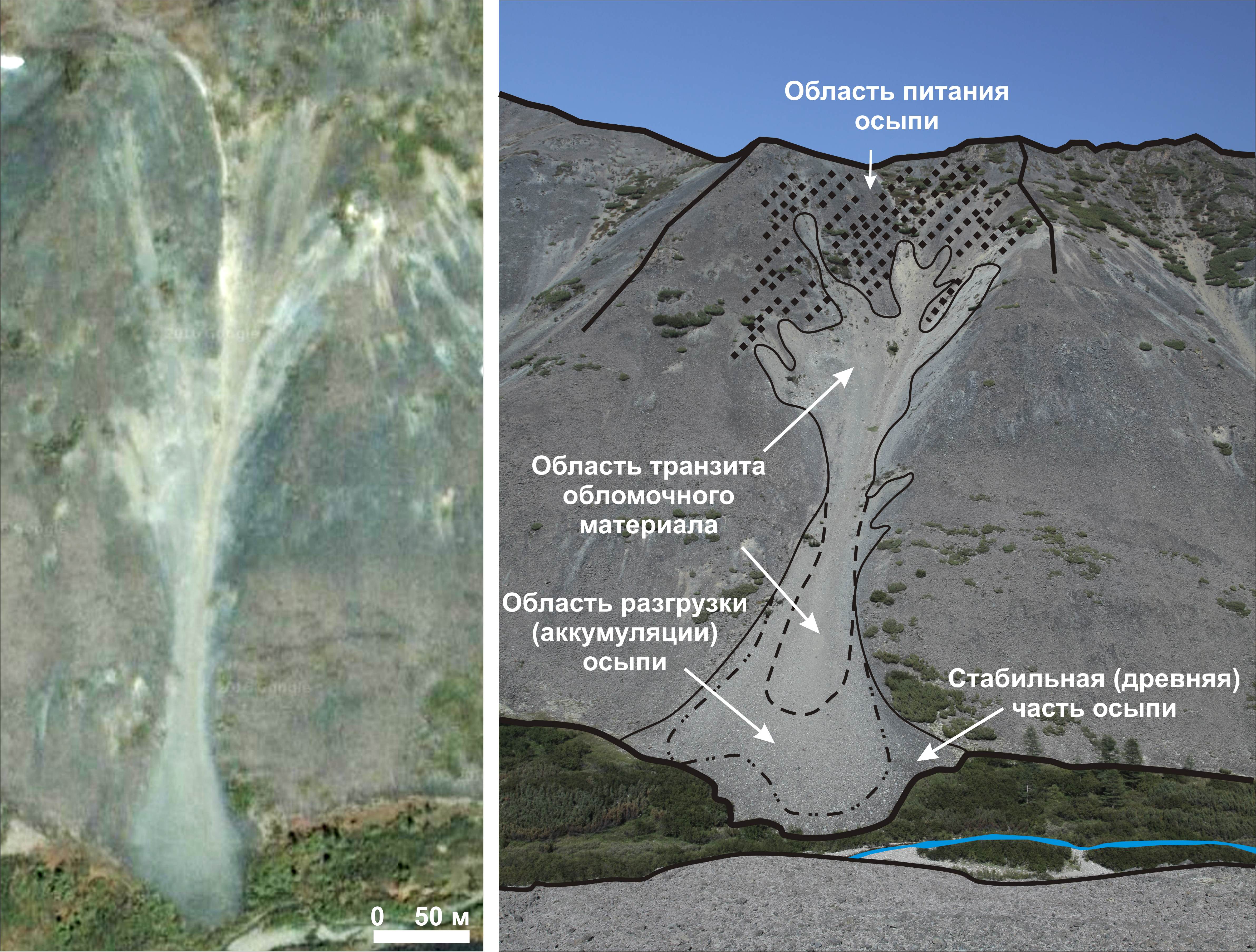

Далее показаны космоснимок (слева) и перспективная фотография (справа) осыпи.

Далее описание приводится по [Галанин А. А. Каменные глетчеры Северо-Востока России: строение, генезис, возраст, географический анализ : Дисс. . . доктора наук : 11.00.04 / А. А. Галанин ; Северо-Восточный комплексный НИИ ДВО РАН. — Владивосток, 2009. — 303 с.]

Каменные глетчеры — это стратифицированные (слоистые) сцементированные конжеляционным льдом грубообломочные образования, имеющие вид языков, лопастей и террасовидных шлейфов со слабонаклонной поверхностью и крутым фронтальным уступом, способные к монолитному пластическому течению путем деформации содержащегося в них льда.

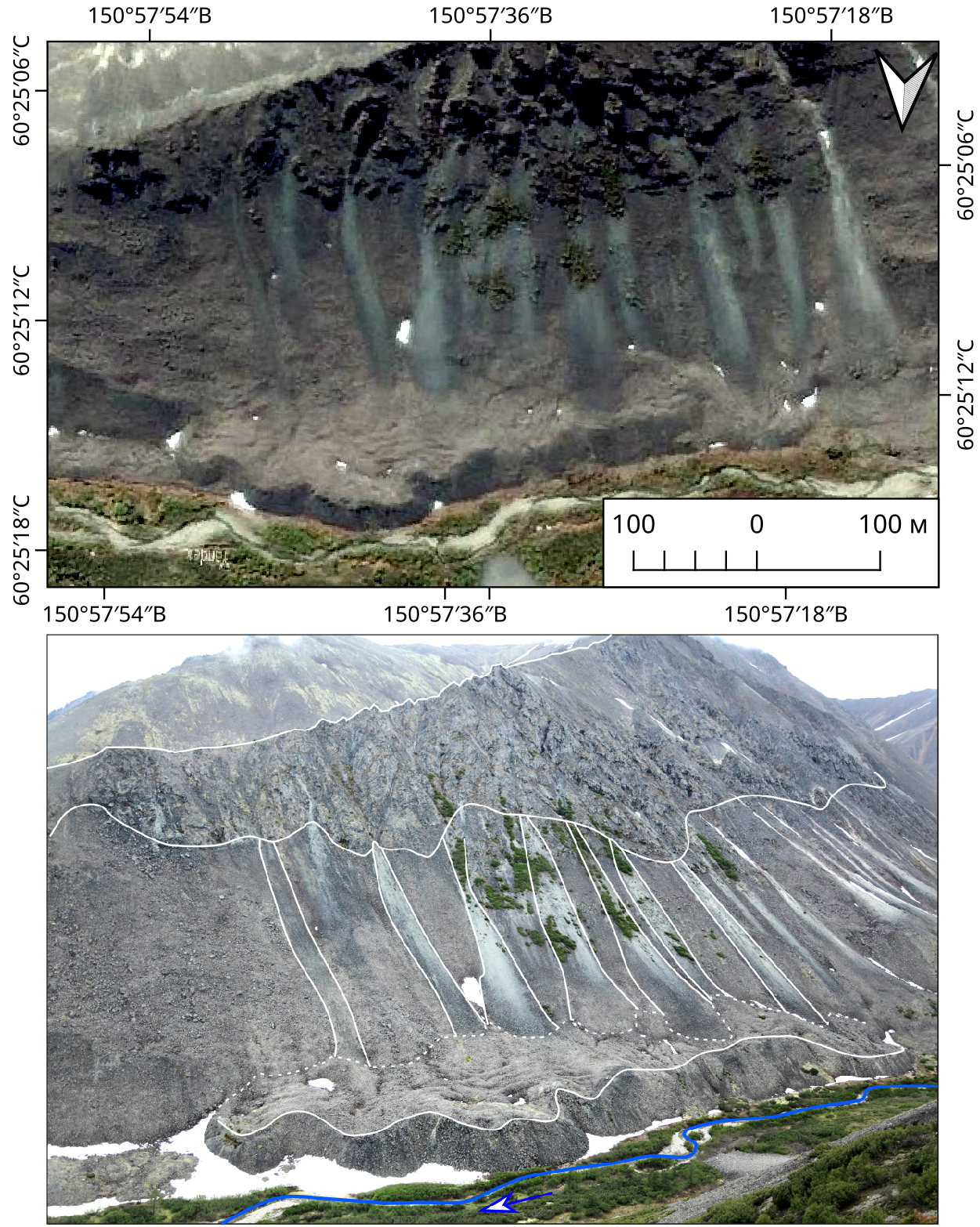

Далее показаны космоснимок присклонового каменного глетчера (сверху) и перспективная фотография (снизу).

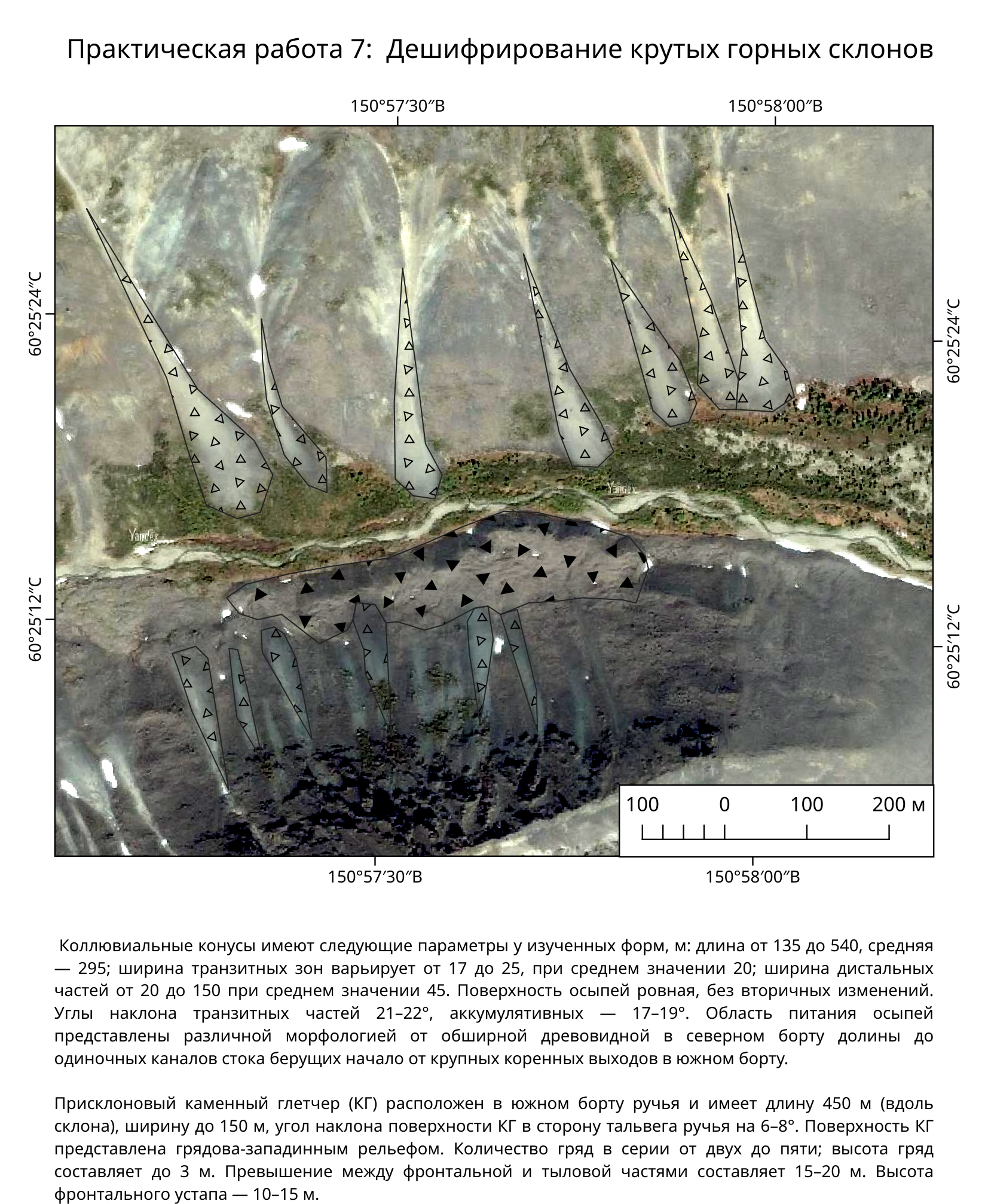

Примеры оформления работы
