21.05.02 (С) С1.Б.23 "Геоморфология и четвертичная геология" (Колегов П. П. и Котляров Д. А.)

С использование XYZ-слоев космоснимков (Яндекс и др.), топографической основы, а также с привлечением ЦМР (главным образом карты крутизны склонов) необходимо выделить неотектонические разрывные нарушения, которые выражены в рельефе в виде линейно расположенных трещин, геоморфологических уступов, цепочек седловин, спрямленных отрезков гидросети, плановых смещений отдельных элементов рельефа – линеаментов. Выделить ограниченные разломами неотектонические блоки. Определить кинематический тип разломов (сброс, сдвиг, без смещения) и относительные амплитуды движения по ним.

Задачи практической работы:

1. загрузить в Qgis слой с участками для дешифрирования - sites_for_lineaments.gpkg;
2. добавить в слои XYZ тайлы космоснимков и топографических карт. Добавить ЦМР крутизны склонов (лучше всего Arctic DEM);
3. создать слой с линиями и выделить линеаменты на участке;
4. загрузить модуль Line direction histogram. Построить роза-диаграмму линеаментов;
5. сделать описание получившейся карты, вывести её на печать.

Признаки выделения линеаментов.

Линеамент – закономерно повторяющиеся направления, по которым организуются формы рельефа и геологические структуры.

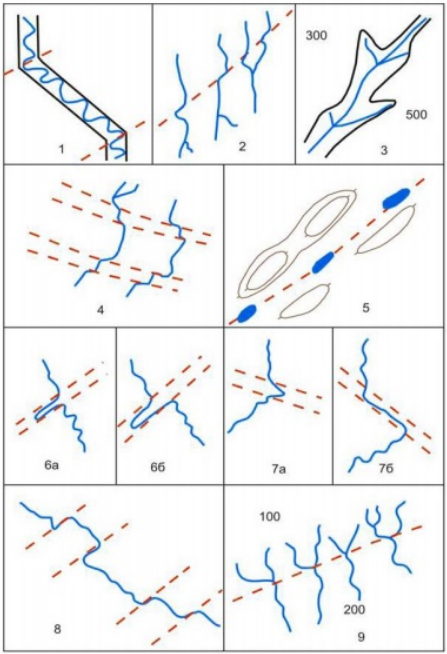

Признаки выделения слабых зон (линеаментов) по речной сети (см рис. ниже): 1 – изменения простирания створа меандров; 2 – повторяющиеся смещение рек (сдвиговая зона); 3 – река заложена по плоскости сброса, блоки рельефа относительно реки имеют разную высоту (указана цифрами); 4 – повторяемость изгибов рек; 5 – седловины с приуроченными к ним озерами; 6 – переломления реки без смещения с сохранением простирания (6а), со смещением и сохранением простирания (6б), со смещением и изменением простирания (7а и 7б); 8 – повторяющиеся коленообразные изгибы реки; 9 –  разветвление речной сети в долинах (цифрами указана высота рельфа).

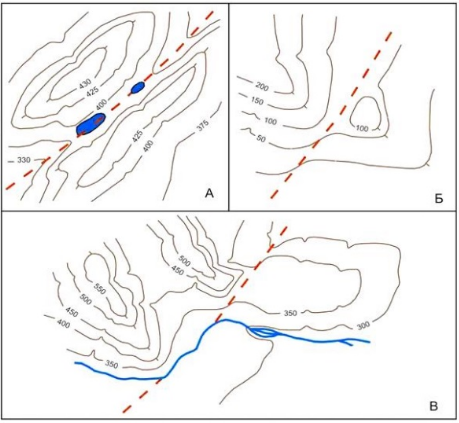

Признаки выделения линеаментов в горном рельефе: А – седловина с приуроченными к ней озерами и разновысотные ступени рельефа; Б – разновысотные ступени рельефа (отдельные вершины); В – коленообразный изгиб реки и смещенные оси водоразделов (левиый сдвиг).

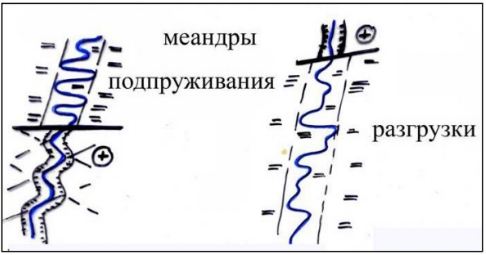

Признаки выделения неотектонических поднятий – меандры подпруживания и разгрузки.

Примеры выделения неотектонических нарушений.

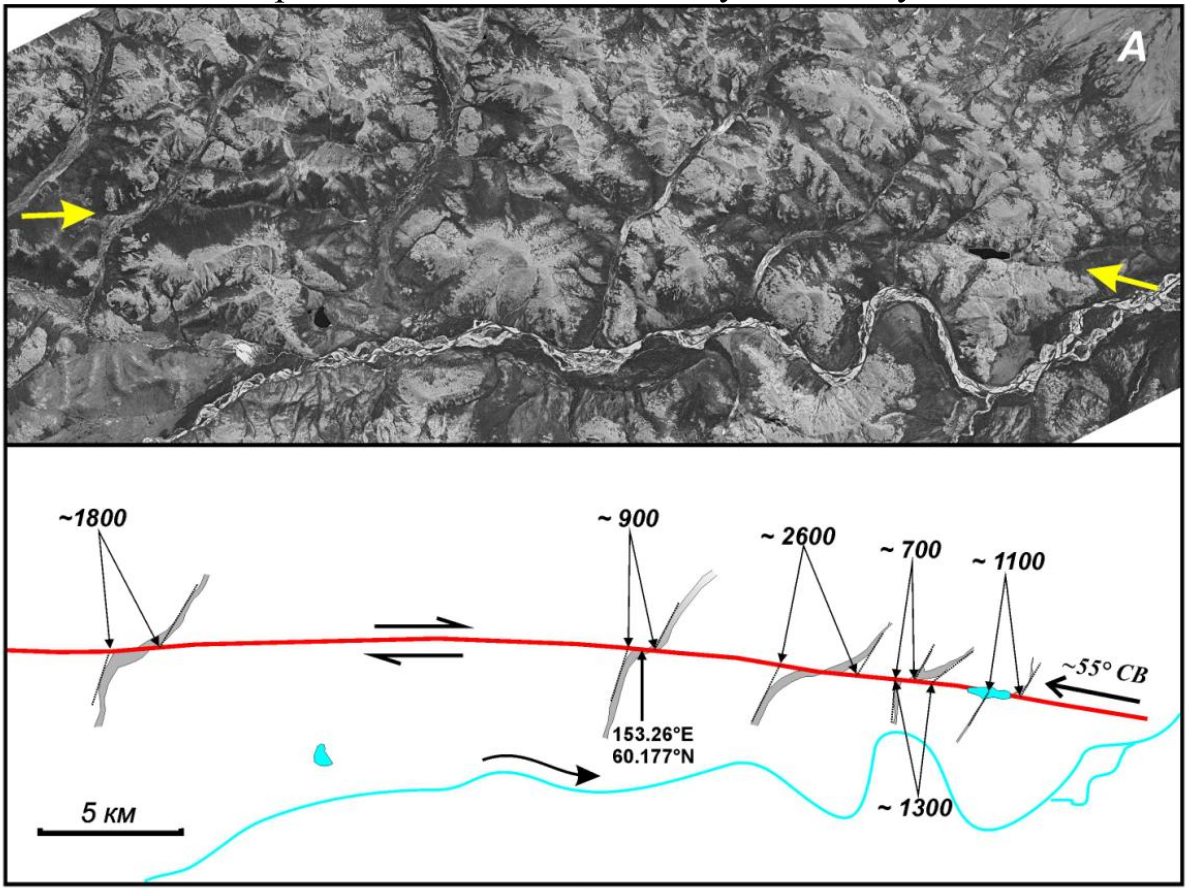

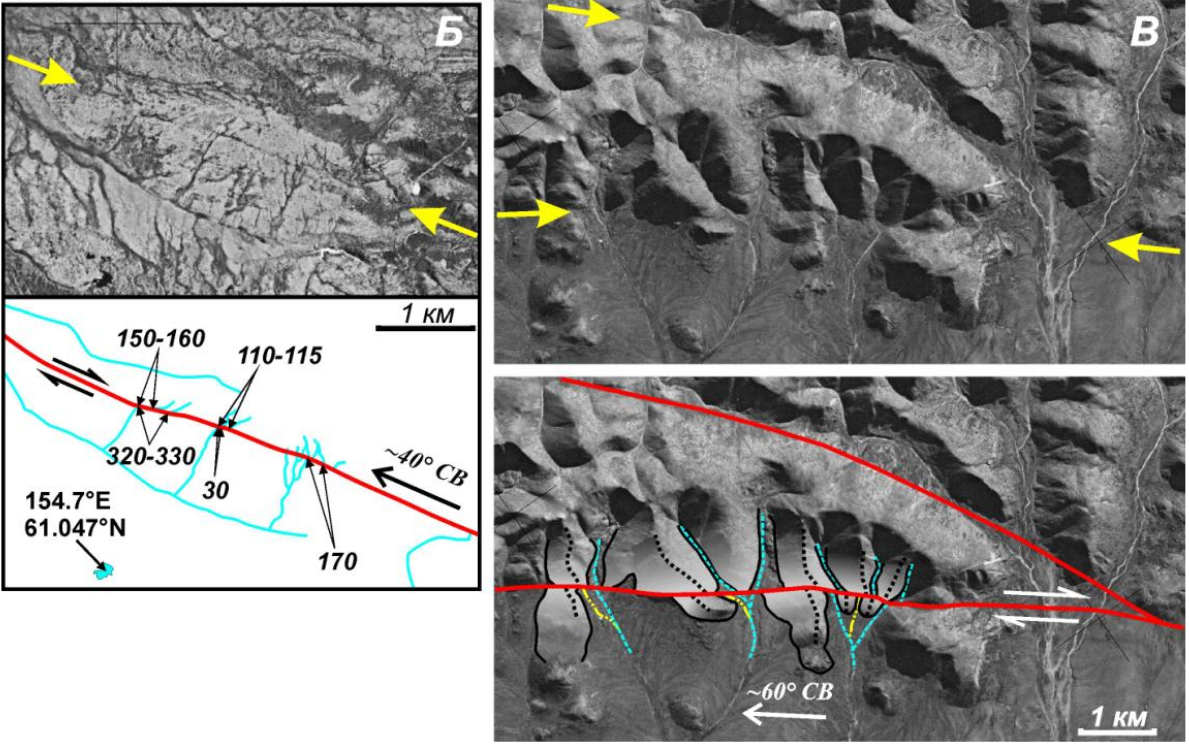

Правосторонние смещения вдоль разломов Ланково-Омолонской зоны [Кожурин, 2013, автореф]. А, Б – в южной части зоны (координаты центров рисунков примерно 153.343° в.д., 60.277° с.ш. и 154.74° в.д., 61.04 с.ш., соответственно), цифры внизу - амплитуды смещений, м; В –в северной части зоны (координаты центра 171.565695° в.д., 66.026071° с.ш.), красные линии – активные разлома, черные точечные – линии водоразделов.
