21.05.02 (С) С1.В.02 "Структурная геология" (Колегов П.П.)

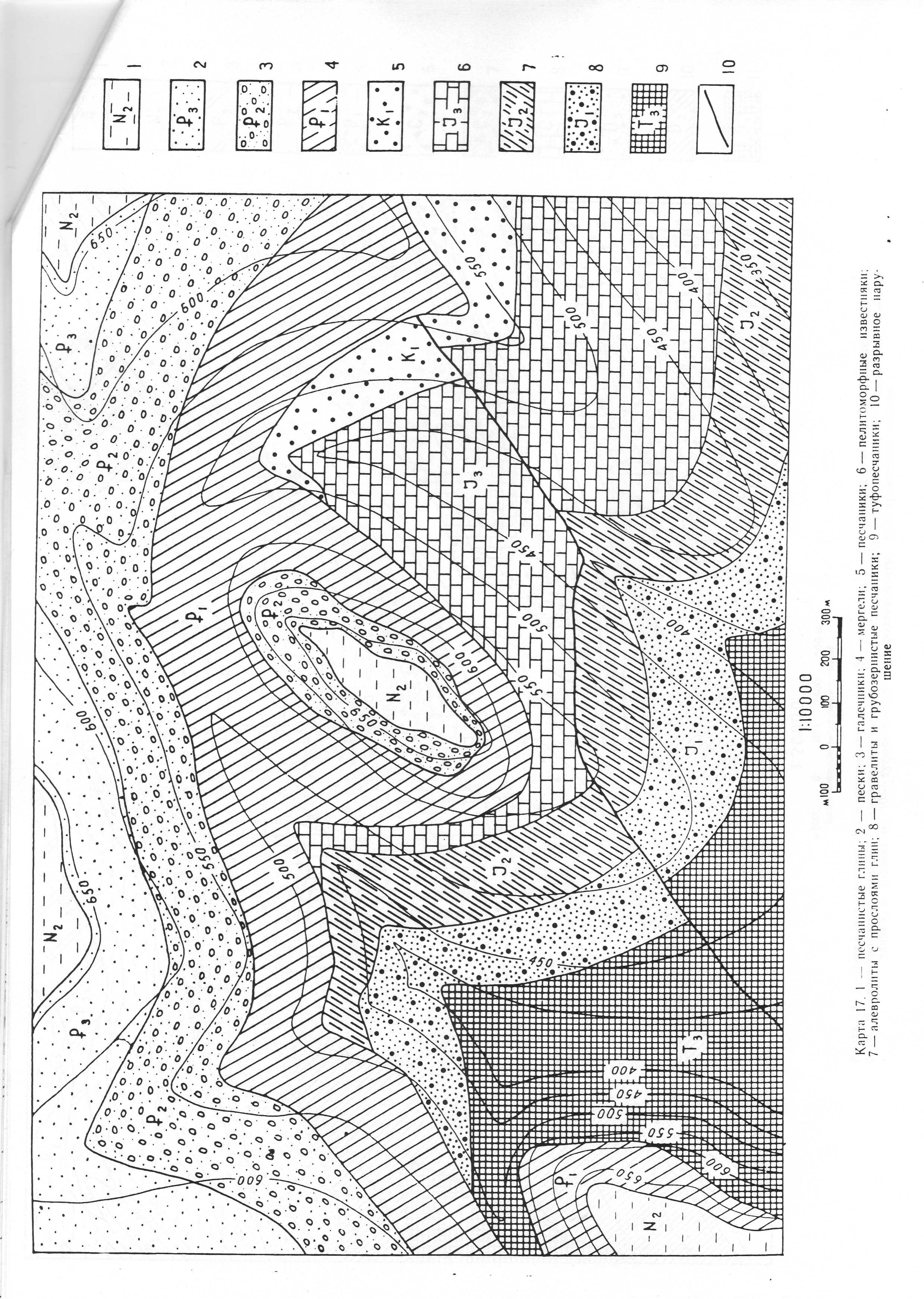

На карте (карта №17) масштаба 1:10000 показаны три разделенные несогласиями толщи пород. Нижняя из них, относящаяся к мезозою, и средняя – палеогеновая- наклонены в различных направлениях. Вышележащие породы плиоцена залегают горизонтально. Имеется поперечный разрыв, затрагивающий только нижнюю толщу.

Требуется определить элементы залегания слоев и сместителя разрыва, величину азимктального несогласия между моноклинально залегающими толщами, тип тектонического разрыва, вертикальную амплитуду смещения и время проявления движений.
